Kiszerelés: /db
4 450 Ft

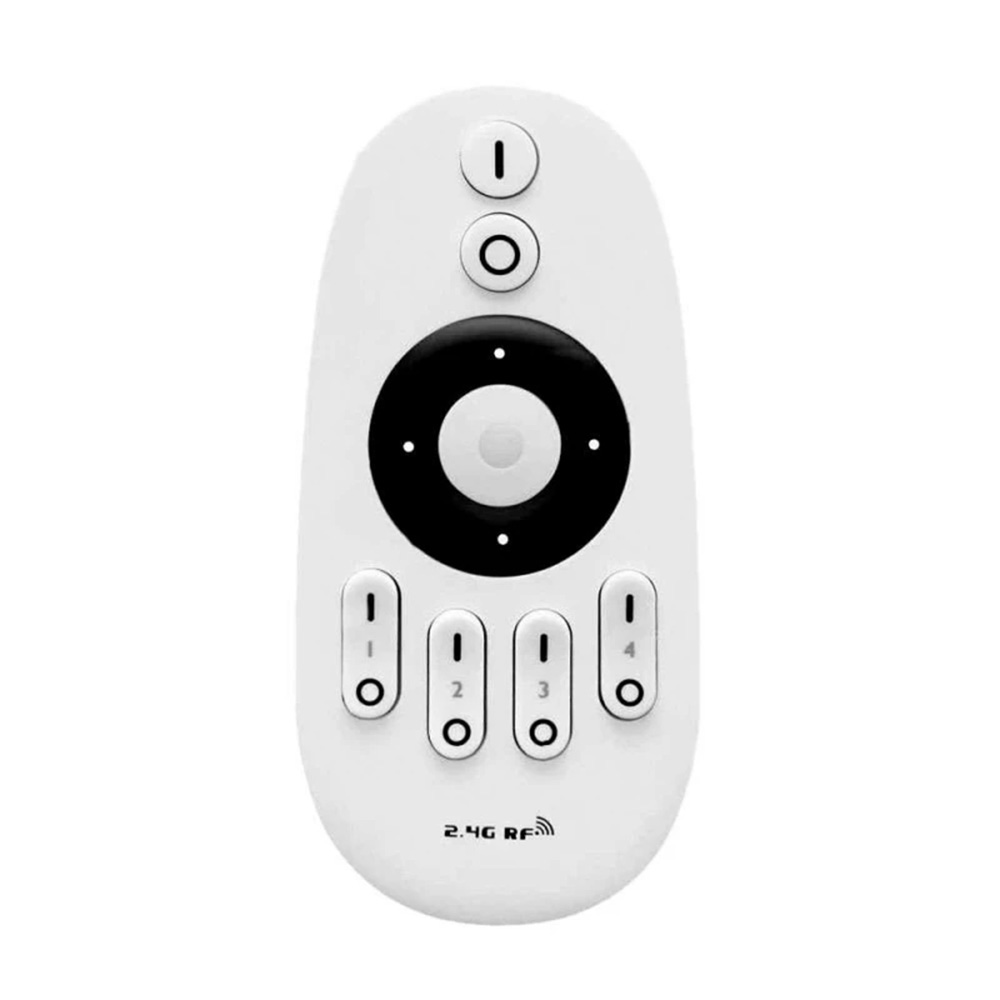

Mi-Light 4-zónás 2.4G rendszerű rádiófrekvenciás egyszínű vezérlőkhöz, avagy ilyen vezérlőket tartalmazó fényforrásokhoz való elemes fali fényerő szabályzó távirányító.
Vezérlőhöz tartozó kezelő panel, mely rádiófrekvenciás utasításokat ad kompatibilis egyszínű LED vezérlőknek.
Csatlakoztatás egy színhőmérsékletű szalaghoz:
A vezérlő Input, bemeneti oldalára kell csatlakoztatni a 12 Voltos egyenáramú (DC) tápegység kimenetét, a használt LED szalag feszültségének függvényében. A POWER+ jelzéshez a tápegység pozitív, mag a POWER- jelzéshez a tápegység negatív kimenetét csatlakoztassuk!
Az Output, kimeneti oldalra kell a 5050-60 WW-CW LED szalagot ,vagy más színhőmérsékletű LED szalagokat csatlakoztatni, az első V+ jelöléshez a LED szalag, fehér vezetékét vagy meleg fehérLED szalag pozitív oldalát,a második V+ jelöléshez a LED szalag, piros vezetékét vagy hideg fehér LED szalag pozitív oldalát míg a C- felirathoz a LED szalag zöld vezetékét,vagy a meleg fehér LED szalag negatív bemenetét,a következő W- felirathoz a a LED szalag kék vezetékét,vagy a hideg fehér LED szalag negatív bemenetét.
A távirányító használata:
” I/O gomb: A zónák együttesen ki-, és bekapcsolható/ak.
” Középső tárcsa bal/jobb gomb: Színhőmérséklet vezérlés.
” Középső tárcs fel/le gomb: A beállított színhőmérséklet fényerősségének növelése és csökkentése.
” I/1/O-I/2/O-I/3/O-I/4/O: 1-2-3-4 zónák külön ki-, és bekapcsolható/ak.
A távvezérlő működéséhez 3 darab AAA elem szükséges, amelyet az ár nem tartalmaz,
Csatlakoztatás színhőmérséklet változtatható LED szalaghoz:
A vezérlő Input, bemeneti oldalára kell csatlakoztatni a 12 Voltos egyenáramú (DC) tápegység kimenetét, a használt LED szalag feszültségének függvényében. A POWER+ jelzéshez a tápegység pozitív, mag a POWER- jelzéshez a tápegység negatív kimenetét csatlakoztassuk!
Az Output, kimeneti oldalra kell a 5050-60 WW-CW LED szalagot ,vagy más színhőmérsékletű LED szalagokat csatlakoztatni,
az első V+ jelöléshez a LED szalag, fehér vezetékét vagy meleg fehérLED szalag pozitív oldalát,
a második V+ jelöléshez a LED szalag, piros vezetékét vagy hideg fehér LED szalag pozitív oldalát
míg a C- felirathoz a LED szalag zöld vezetékét,vagy a meleg fehér LED szalag negatív bemenetét,
a következő W- felirathoz a a LED szalag kék vezetékét,vagy a hideg fehér LED szalag negatív bemenetét.
—————————–
fehér színhőmérséklet váltós vezérlő bekötése led szalaggal.
ww ~ kék
v+ ~ fehér
cw ~ zöld
v ~ piros
——————————-
A távirányító használata:
” I/O gomb: A zónák együttesen ki-, és bekapcsolható/ak.
” Középső tárcsa bal/jobb gomb: Színhőmérséklet vezérlés.
” Középső tárcs fel/le gomb: A beállított színhőmérséklet fényerősségének növelése és csökkentése.
” I/1/O-I/2/O-I/3/O-I/4/O: 1-2-3-4 zónák külön ki-, és bekapcsolható/ak.
A távvezérlő működéséhez 3 darab AAA elem szükséges, amelyet az ár nem tartalmaz,
Csatlakoztatás:
A vezérlő Input, bemeneti oldalára kell csatlakoztatni a 12 Voltos egyenáramú (DC) tápegység kimenetét, a használt LED szalag feszültségének függvényében. A POWER+ jelzéshez a tápegység pozitív, mag a POWER- jelzéshez a tápegység negatív kimenetét csatlakoztassuk!
Az Output, kimeneti oldalra kell LED szalagot csatlakoztatni, az első V+ jelöléshez a LED szalag pozitív bemenetét, V- felirathoz a a LED szalag negatív bemenetét.
A távirányító használata:
” I/O gomb: A zónák együttesen ki-, és bekapcsolható/ak.
” Középső tárcsa bal/jobb gomb: program effektek.
” Középső tárcsa fel/le gomb: LED szalagot fényerősségének növelése és csökkentése.
” I/1/O-I/2/O-I/3/O-I/4/O: 1-2-3-4 zónák külön ki-, és bekapcsolható/ak.
A távvezérlő működéséhez 3 darab AAA elem szükséges, amelyet az ár nem tartalmaz,
Megpróbálom önnek összefoglalni, hogy mikre kell figyelni az zónás távirányító betanításánál.
-Lényeges dolog, hogy mindig csak az a vezérlő egység legyen csak áram alá helyezve, amit éppen tanítani akarunk az adott zónára, a többi vezérlő egység áramtalanítását előtte el kell végezni.
-A vezérlő egység áram alá helyezése, és a betanítás elkezdése (5 x megnyomom az adott zóna bekapcsoló gombját) között 5 másodpercnél több idő ne teljen el.
-A második, harmadik, és a negyedik zóna feltanítása a fentebb leírtak alapján történjen meg.
Amennyiben már sikerült valamilyen tanításhoz hasonlító dolgot elkövetni a távirányítóval, úgy, hogy nem lett elolvasva a használati útmutató,akkor abban az esetben szükség lesz a távirányító letanítására is amivel kapcsolatos dolgokat itt részleteznék:
-Teljesen áramtalanítsunk minden vezérlő egységet, és ezután a távirányító fő bekapcsológombját,5 másodpercen belül, 5 x megnyomom,és ha biztosra akarunk menni akkor az összes zóna bekapcsológombját is 5 x megnyomom egymás után,5 másodpercen belül.
-A fenti műveletek elvégzése után kb.7 másodperc eltelte után helyezzük áram alá az első vezérlő egységet,majd 5 másodpercen belül 5x nyomjuk meg már áram alatt is az adott zóna bekapcsoló gombját.
Amennyiben elvégeztük a letanítást a fenti módon az összes zónáról, akkor kb 7 másodperc várakozási idő után elkezdhetjük megint a már fentebb leírt módon a távirányító feltanítását.
Nagyon fontos, hogy a vezérlő egység bekötésénél, a tápegységre rákötésnél, hogy a 12 Voltos oldal polaritását ne cseréljük fel,mert ez a vezérlő egység károsodásához vezet,és ez nem minősül garanciális hibának!!!
